| 1. 미래교역 백(Bag) 휠타의 특징 |
|
(1) 고강력 저신도
탈진시 5kg 이상의 압력하에서도 기공이 팽창되지 않아 분진이 넓혀진 기공으로 침투하지 못하므로 차압이 낮으며 수명이 길다.
(2) 높은 집진 효율
미세 다고층으로 형성되어 미세분진에 대한 집진효율이 우수하다.
(3) 우수한 탈진 성능
미세 다공층을 가공하여 표면이 균일하며, 이로 인하여 1차 부착층이 얇게 형성되므로 탈진이 우수하고 차압이 낮다.
(4) 사용조건에 맞는 기능성 부여
설치되어 있는 집진기의 조건에 맞는 최적의 여재를 선정, Bag의 수명을 연장시키며 효율을 극대화 한다.
|
|
2. 고온용 백(Bag) 휠타
(1) NOMEX(Aramid)
|
|
① 제품 특징
Aramid(방향족 Polyamid) 수지에 대한 미국 Dupont사의 등록 상표입니다.
우수한 내열성과 방염(높은 내습온도) 특성을 갖고 있으며, 공업용 Filter Bag, 플랜트용 내열복제지용 휄트, 우주선의 내장재에도 사용됩니다.
② 제품 용도
아스콘 설비, 화학설비, Cupola 설비
③ 제품 사양
|
|
 |
|
| 재질 |
NOMEX (Aramid) |
| 중량 (g/m2) |
550 ± 30 |
| 두께 (mm) |
2.3 ± 0.2 |
| 통기도 (cm3/cm2sec) |
15 ± 3 |
| 인장강도 - 길이 (Kgf) |
140 ± 20 |
| 인장강도 - 폭 (Kgf) |
160 ± 20 |
| 인장신율 - 길이 (%) |
35↓ |
| 인장신율 - 폭 (%) |
35↓ |
| 파열강도 (Kg/m2) |
50 ± 10 |
| 연속사용온도 (℃) |
200 (Dry Heat) |
| 사용온도 (℃) |
180 (Moist Heat) |
| 최고사용온도 (℃) |
250 |
| 내산성 |
Fair |
| 내알칼리성 |
Good |
|
|
|
① 제품 특징
높은 내열성과 높은 내습온도, 우수한 탈진성능을 가지고 있습니다.
② 제품 용도
아스콘 설비, 화학설비
③ 제품 사양
|
|
|
|
| 재질 |
NOMEX |
| 중량 (g/m2) |
550 ± 20 |
| 두께 (mm) |
1.6 ± 0.2 |
| 통기도 (cm3/cm2sec) |
11.0 ± 2 |
| 인장강도 - 길이 (Kgf) |
140 ± 20 |
| 인장강도 - 폭 (Kgf) |
160 ± 20 |
| 인장신율 - 길이 (%) |
35↓ |
| 인장신율 - 폭 (%) |
35↓ |
| 파열강도 (Kg/m2) |
60 ± 10 |
| 연속사용온도 (℃) |
200 (Dry Heat) |
| 사용온도 (℃) |
180 (Moist Heat) |
| 최고사용온도 (℃) |
250 |
| 내산성 |
Fair |
| 내알칼리성 |
Good |
|
|
| (3) Ryton(Poly Phenylene sulfide) |
|
① 제품 특징
Ryton Fiber는 1979년 최초로 상업적으로 개발된 이래 세계 Filter 시장에서 중요한 위치로 성장하였습니다.
Ryton의 최대 특징은 대기온도가 175℃인 상태에서 Fiber의 비율은 여과작용을 하는 상태에서는 5:1로 작동하며, 여과작용을 하지 않는 상태에서는 6:1에서 작동하도록 되어있습니다.
Ryton은 우수한 내화학성과 뛰어난 내가수분해성, 높은 내열성을 가지고 있습니다.
② 제품 용도
소각로, Coal fired boiler, 화학설비, SOx가 다량 발생하고 집진기 연료 가스에 수분이 포함된 경우
③ 제품 사양
|
|
 |
|
| 재질 |
PPS |
| 중량 (g/m2) |
525 ± 25 |
| 두께 (mm) |
2.0 ± 0.2 |
| 통기도 (cm3/cm2sec) |
15 ± 2 |
| 인장강도 - 길이 (Kgf) |
100 ± 20 |
| 인장강도 - 폭 (Kgf) |
120 |
| 인장신율 - 길이 (%) |
60↓ |
| 인장신율 - 폭 (%) |
40↓ |
| 파열강도 (Kg/m2) |
60 ± 10 |
| 연속사용온도 (℃) |
190 (Dry Heat) |
| 사용온도 (℃) |
190 (Moist Heat) |
| 최고사용온도 (℃) |
230 |
| 내산성 |
Excellent |
| 내알칼리성 |
Excellent |
|
|
|
① 제품 특징
P-84 Fiber는 오스트리아 Lenzing사에서 개발한 Aromatic Polyimide 섬유로써 종래의 Filter Fiber에 비해 다음과 같은 뛰어난 장점을 가지고 있는 새로운 휠타 소재입니다.
- 높은 내열성
- 강한 내산성
- 저압손 고효율
- 우수한 탈진성능
|
② 제품 용도
소각로 설비, 유동층 보일러
③ 제품 사양
|
|
 |
|
| 재질 |
Polyimide |
| 중량 (g/m2) |
525 ± 25 |
| 두께 (mm) |
2.3 ± 0.2 |
| 통기도 (cm3/cm2sec) |
15 ± 3 |
| 인장강도 - 길이 (Kgf) |
100 ± 20 |
| 인장강도 - 폭 (Kgf) |
100 ± 20 |
| 인장신율 - 길이 (%) |
60↓ |
| 인장신율 - 폭 (%) |
60↓ |
| 파열강도 (Kg/m2) |
60 ± 10 |
| 연속사용온도 (℃) |
230 (Dry Heat) |
| 사용온도 (℃) |
195 (Moist Heat) |
| 최고사용온도 (℃) |
290 |
| 내산성 |
Very Good |
| 내알칼리성 |
Fair |
|
|
|
① 제품 특징
100% Teflon(P.T.F.E) 불화탄소로 만든 휠타 백(Filter Bag)의 우수한 특징으로는 내열 및 내화학성(PH 1~14전범위에 적용됨)과 어떤 온도에서도 변하지 않는 기계적 물성(높은 내열성), 우수한 내가수분해성, 세척의 용이성 등이 있으며, 이러한 테프론의 특징은 소재가 가지고 있는 물성의 완벽한 조화에서 비롯된 것입니다.
② 제품 용도
소각로, 플라스틱 제조설비, Coal-fired steam 보일러, 제련설비, 용해로
③ 제품 사양
|
|
 |
|
| 재질 |
PTFE (Polytetraflourethylene) |
| 중량 (g/m2) |
750 ± 30 |
| 두께 (mm) |
1.2 ± 0.1 |
| 통기도 (cm3/cm2sec) |
9 ± 2 |
| 인장강도 - 길이 (Kgf) |
100 ± 20 |
| 인장강도 - 폭 (Kgf) |
120 ± 20 |
| 인장신율 - 길이 (%) |
50↓ |
| 인장신율 - 폭 (%) |
50↓ |
| 파열강도 (Kg/m2) |
60 ± 10 |
| 연속사용온도 (℃) |
260 (Dry Heat) |
| 사용온도 (℃) |
260 (Moist Heat) |
| 최고사용온도 (℃) |
290 |
| 내산성 |
Excellent |
| 내알칼리성 |
Excellent |
|
|
|
① 제품 특징
- 높은 내열성, 높은 집진효율
- 낮은 압력손실, 긴 수명(Membrance Laminated 처리)
|
② 제품 용도
소각설비, 제철, 제강설비
③ 제품 사양
|
|
 |
|
| 재질 |
Glass |
| 중량 (g/m2) |
750 ± 20 |
| 두께 (mm) |
0.7 ± 0.2 |
| 통기도 (cm3/cm2sec) |
11.0 ± 2 |
| 인장강도 - 길이 (Kgf) |
150↑ |
| 인장강도 - 폭 (Kgf) |
200↑ |
| 인장신율 - 길이 (%) |
20↓ |
| 인장신율 - 폭 (%) |
20↓ |
| 파열강도 (Kg/m2) |
- |
| 연속사용온도 (℃) |
260 (Dry Heat) |
| 사용온도 (℃) |
260 (Moist Heat) |
| 최고사용온도 (℃) |
290 |
| 내산성 |
Very Good |
| 내알칼리성 |
Fair |
|
|
| (7) PTFE Membrance Laminated |
|
① 제품 특징
- 뛰어난 내화학성(PH 1~14 전범위에 적용)을 가지고 있습니다.
- 우수한 내가수분해성과 높은 내열성을 가지고 있습니다.
|
② 제품 용도
- 소각로와 플라스틱 제조설비
- Coal-Fired Steam 보일러, 제련설비, 용해로
- 제철설비와 제강설비
|
③ 제품 사양
|
|
 |
|
| 재질 |
Glass |
| 중량 (g/m2) |
750 ± 20 |
| 두께 (mm) |
1.15 ± 0.1 |
| 통기도 (cm3/cm2sec) |
3 ± 1 |
| 인장강도 - 길이 (Kgf) |
330↑ |
| 인장강도 - 폭 (Kgf) |
330↑ |
| 인장신율 - 길이 (%) |
15↓ |
| 인장신율 - 폭 (%) |
15↓ |
| 파열강도 (Kg/m2) |
45 ± 5 |
| 연속사용온도 (℃) |
240 (Dry Heat) |
| 사용온도 (℃) |
260 (Moist Heat) |
| 최고사용온도 (℃) |
290 |
| 내산성 |
Very Good |
| 내알칼리성 |
Fair |
|
|
3. 저온용 백(Bag) 휠타
(1) Polyester
|
|
① 제품 특징
- 합성섬유 중 내열강도가 가장 우수하고, 산성(Acid)에 양호합니다.
- 강도가 우수하고 뛰어난 내마모성을 가지고 있습니다.
- 인장강도가 건조 상태와 젖은 상태에서도 변화가 없습니다.
- 수좌, 풍화, 태양열화, 냉화하지 않습니다.
- 건조용 집진기에서도 사용가능 하니다.(주자직, 능직) - 직포
- 알카리(Alkali)에 매우 약함
|
② 제품 용도
시멘트 설비, 제철, 제강설비
③ 제품 사양
|
|
 |
|
| 재질 |
Polyester |
| 중량 (g/m2) |
550 ± 30 |
| 두께 (mm) |
1.9 ± 0.2 |
| 통기도 (cm3/cm2sec) |
15 ± 3 |
| 인장강도 - 길이 (Kgf) |
160 ± 20 |
| 인장강도 - 폭 (Kgf) |
180 ± 20 |
| 인장신율 - 길이 (%) |
35↓ |
| 인장신율 - 폭 (%) |
35↓ |
| 파열강도 (Kg/m2) |
50 ± 10 |
| 연속사용온도 (℃) |
132 (Dry Heat) |
| 사용온도 (℃) |
94 (Moist Heat) |
| 최고사용온도 (℃) |
150 |
| 내산성 |
Fair |
| 내알칼리성 |
Fair |
|
|
| (2) Anti Static Polyester |
|
① 제품 특징
뛰어난 제전성(105~108Ω/square)과 낮은 압력손실, 높은 탈진성능을 가지고 있습니다.
② 제품 용도
- 시멘트 설비, 플라스틱, 안료설비 및 분체이송 설비
- 미세분진으로 인한 폭발 위험성이 있는 설비
|
③ 제품 사양
|
|
 |
|
| 재질 |
Polyester + SUS |
| 중량 (g/m2) |
600 ± 30 |
| 두께 (mm) |
2.0 ± 0.2 |
| 통기도 (cm3/cm2sec) |
15 ± 3 |
| 인장강도 - 길이 (Kgf) |
160 ± 20 |
| 인장강도 - 폭 (Kgf) |
180 ± 20 |
| 인장신율 - 길이 (%) |
35↓ |
| 인장신율 - 폭 (%) |
35↓ |
| 파열강도 (Kg/m2) |
60 ± 10 |
| 연속사용온도 (℃) |
132 (Dry Heat) |
| 사용온도 (℃) |
94 (Moist Heat) |
| 최고사용온도 (℃) |
150 |
| 내산성 |
Fair |
| 내알칼리성 |
Fair |
| 표면저항도 (Ω/square) |
105 ~ 108 |
|
|
|
① 제품 특징
내산성이 우수하며, 내가수분해성 또한 우수한 특징을 가지고 있습니다.
② 제품 용도
- 시멘트 설비, 보일러 설비
- 내산성 및 내가수분해성이 요구되는 집진설비
|
③ 제품 사양
|
|
 |
|
| 재질 |
Acrylic |
| 중량 (g/m2) |
500 ± 20 |
| 두께 (mm) |
2 ± 0.2 |
| 통기도(cm3/cm2sec) |
18 ± 3 |
| 인장강도 - 길이 (Kgf) |
80 ± 20 |
| 인장강도 - 폭 (Kgf) |
100 ± 20 |
| 인장신율 - 길이 (%) |
60↓ |
| 인장신율 - 폭 (%) |
60↓ |
| 파열강도 (Kg/m2) |
50 ± 10 |
| 연속사용온도 (℃) |
120 (Dry Heat) |
| 사용온도 (℃) |
110 (Moist Heat) |
| 최고사용온도 (℃) |
120 |
| 내산성 |
Good |
| 내알칼리성 |
Fair |
|
|
|
① 제품 특징
뛰어난 내산성을 가지며, 동시에 우수한 내가수분해성을 가지고 있습니다.
② 제품 용도
- 시멘트 설비, 폐기물 소각로
- 내화학성 및 내가수분해성이 요구되는 집진설비
|
③ 제품 사양
|
|
 |
|
| 재질 |
Homo Acrylic |
| 중량 (g/m2) |
525 ± 25 |
| 두께 (mm) |
1.8 ± 0.1 |
| 통기도 (cm3/cm2sec) |
20 ± 3 |
| 인장강도 - 길이 (Kgf) |
80 ± 20 |
| 인장강도 - 폭 (Kgf) |
100 ± 20 |
| 인장신율 - 길이 (%) |
60↓ |
| 인장신율 - 폭 (%) |
60↓ |
| 파열강도 (Kg/m2) |
40 ± 10 |
| 연속사용온도 (℃) |
125 (Dry Heat) |
| 사용온도 (℃) |
125 (Moist Heat) |
| 최고사용온도 (℃) |
150 |
| 내산성 |
Execllent |
| 내알칼리성 |
Fair |
|
|
|
① 제품 특징
Polyester + P84의 복합사로 만들어져, 낮은 압력손실과 우수한 탈진효과, 높은 통기성을 가지고 있습니다.
② 제품 용도
- 제철, 제강설비 및 보일러(Boiler) 설비
- 미세분진 발생 집진기에 사용
|
③ 제품 사양
|
|
 |
|
| 재질 |
P84 + (PET, NOMEX) |
| 중량 (g/m2) |
525 ± 20 |
| 두께 (mm) |
2.0 ± 0.2 |
| 통기도 (cm3/cm2sec) |
15 ± 3 |
| 인장강도 - 길이 (Kgf) |
140 ± 20 |
| 인장강도 - 폭 (Kgf) |
160 ± 20 |
| 인장신율 - 길이 (%) |
50↓ |
| 인장신율 - 폭 (%) |
50↓ |
| 파열강도 (Kg/m2) |
60 ± 10 |
| 연속사용온도 (℃) |
132 (Dry Heat) |
| 사용온도 (℃) |
94 (Moist Heat) |
| 최고사용온도 (℃) |
150 |
| 내산성 |
Fair |
| 내알칼리성 |
Fair |
|
|
|
① 제품 특징
우수한 내염성(LOI 50~60)을 가지며, 뛰어난 내약품성과 낮은 열전도율을 가지고 있는 것이 방염 휠타의 특징입니다.
② 제품 용도
- 제철, 제강설비
- 불꽃 유입으로 인한 화재위험이 있는 집진기
|
③ 제품 사양
|
|
 |
|
| 재질 |
PET, NOMEX, P84 |
| 중량 (g/m2) |
600 ± 30 |
| 두께 (mm) |
2.3 ± 0.2 |
| 통기도 (cm3/cm2sec) |
15 ± 3 |
| 인장강도 - 길이 (Kgf) |
140 ± 20 |
| 인장강도 - 폭 (Kgf) |
160 ± 20 |
| 인장신율 - 길이 (%) |
50↓ |
| 인장신율 - 폭 (%) |
50↓ |
| 파열강도 (Kg/m2) |
60 ± 10 |
| 연속사용온도 (℃) |
- |
| 사용온도 (℃) |
- |
| 최고사용온도 (℃) |
- |
| 내산성 |
- |
| 내알칼리성 |
- |
|
|
|
① 제품 특징
고효율과 저압손, 우수한 탈진효과
② 제품 용도
- 제철, 제강설비
- Reverse type 집진기
|
③ 제품 사양
|
|
 |
|
| 재질 |
Polyester |
| 중량 (g/m2) |
270 ± 10 |
| 두께 (mm) |
0.4 |
| 통기도 (cm3/cm2sec) |
7 ± 1 |
| 인장강도 - 길이 (Kgf) |
150 ± 20 |
| 인장강도 - 폭 (Kgf) |
150 ± 20 |
| 인장신율 - 길이 (%) |
40↓ |
| 인장신율 - 폭 (%) |
40↓ |
| 파열강도 (Kg/m2) |
60 ± 10 |
| 연속사용온도 (℃) |
132 (Dry Heat) |
| 사용온도 (℃) |
94 (Moist Heat) |
| 최고사용온도 (℃) |
150 |
| 내산성 |
Fair |
| 내알칼리성 |
Fair |
|
|
|
① MFCT(Mirae Fiber Coating Technology) 란?
부직포 표면에 무수히 많은 3차원 구조의 미세 다공질막을 균일하게 코팅하여, 일반 여재의 표면에서 집진을 가능하게 한 표면가공 제품의 총칭입니다.
② MFCT의 특징
(a) 높은 집진 효율
3차원 구조의 미세 다공층 구조로 여러 종류의 재질표면에 코팅을 함으로써, 이 층이 초층역할을 하며, 또한 운전 전후에 전처리
코팅(Precoating) 및 파우더 코팅이 필요 없습니다.
5㎛이상의 미세분진을 99.9%이상 포집, 배출농도를 5mg/Nm3이하로 낮추어 엄격한 법적 규제치를 만족시키는 차세대 특수
여과 구조입니다.
(b) 뛰어난 탈진기능(낮은 압력손실)
분진(Dust)이 여재내부로 침투하지 않아 탈진 후 일정한 압력을 유지하며, 지속적으로 운전할 수 있습니다. 또한, 탈진능력이
우수하여 풍량을 증가시키고 압력손실을 감소시키는 역할을 합니다.
탈진 주기 감소는 유지보수 비용을 절감시킬 수 있으며, 에너지 절감에도 매우 효과적입니다.
③ 제품 사양
|
|
| 재질 |
Polyester |
| 중량 (g/m2) |
550 ± 30 |
| 두께 (mm) |
2.0 ± 0.5 |
| 통기도 (cm3/cm2sec) |
10 ± 2 |
| 인장강도 - 길이 (Kgf) |
160↑ |
| 인장강도 - 폭 (Kgf) |
160↑ |
| 인장신율 - 길이 (%) |
40↓ |
| 인장신율 - 폭 (%) |
40↓ |
| 파열강도 (Kg/m2) |
40↑ |
| 연속사용온도 (℃) |
130 (Dry Heat) |
| 사용온도 (℃) |
120 (Moist Heat) |
| 기공크기 (㎛) |
20↓ |
| 내산성 |
Good |
| 내알칼리성 |
Good |
|
|

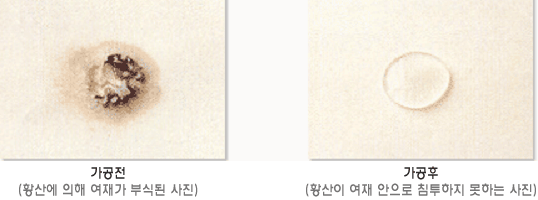

① 내산가공(Acid Resistant)의 특징
공정 중 발생하는 SOx가 H2O(물)와 반응하여 황산 Mist를 발생시키게 됩니다.
내산 가공 처리시 황산 Mist가 여재내로 침투하지 못하여 산으로 인한 부식을 방지합니다.

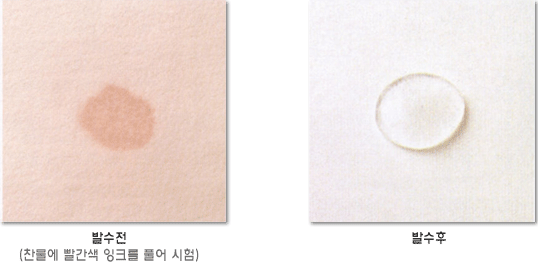

② 발수가공(Water Repellent)의 특징 및 장점
일반 백필터의 성능을 향상시키기 위하여 불소계(F) 발수제를 함침시켜 물의 침입은 막고 수증기나 공기는 투과시키는 가공입니다. 원리는 여과포로서 원통 또는 표면상의 휠타를 만들어, 섬유의 주위에 부착한 분지의 초층(Dust Cake)에 의해 여과하는 것입니다.
※ 발수성능의 극대화
Fiber 한가닥 가닥마다 테프론(Teflon)액이 함침(Deeping)되어 있어 표면과 내면에 발수기능이 탁월하며, 일반 실리콘(Silicon)으로 발수한 가공이나 스프레이(Spray)방식으로 가공한 것보다 발수 기능이 우수합니다.
가스 또는 먼지와 수분이 결합하여 생기는 위험 요소 즉 가수분해, 눈막힘 현상을 방지하여 탈진이 용이하게 하여, 백 휠타(Bag Filter)의 수명을 연장시키는 역할을 합니다.

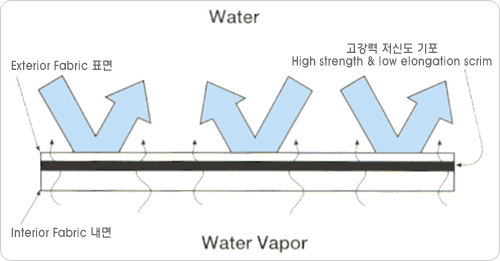

옆의 그림에서와 같이 수증기는 통과시키고, 물의 침입을 방지하여 여과 풍량이 양호합니다.
|
| (3) 제전(Anti Staic) 가공(정전기 방지 가공) |
|
① 집진기 내부에서 먼지와 기계적 마찰에 의해 발생되는 정전기를 효율적으로 처리하여 정전기 발생으로 야기되는 제반 문제를 해결할 수 있습니다.
- 분진 부착량 저하로 인한 압력손실의 감소
- 정전기 대전에 의한 눈막힘 현상 방지
- 분진 폭발의 위험제거
- 정전기 스파크로 인한 화재위험방지
|
② 제전가공 첨가 Fiber
- Acryle Carbon Fiber Mixing
- Sus Fiber Mixing(2%, 5%)
|
|
|
① 발유가공 : 수분 및 유분의 함유량 관계
② 표면평활가공 : 분진의 형상 및 종류
③ 밀도조정가공
④ CALENDER : 분지의 형상 및 종류
⑤ 모소가공 : 분진의 형상 및 종류
⑥ 내약품성 가공 : 내산, 내알카리, 분진의 종류(GAS)
|
|
