  안드레아 휠타의 또 하나의 장점 : 안드레아 휠타는 설치와 철거가 쉽습니다.

1. 프레임(틀)
간단한 세 가지 요소들이 안드레아 휠타 프레임을 구성합니다.

① U자형 빔 : 프레임(틀) 위쪽 부분을 구성함
U자 모양은 뒤집혀서 설치되며 환기장치가 꺼질 때 휠타가 앞쪽으로 넘어지는 것을 막아주는 역할을 합니다. 또한 이 기능은 휠타의 정상을 봉인하기 위한 것입니다.
치수 - 높이 : 25㎜
깊이 : 70㎜
길이 : 넓이에 맞게끔


② L자형 빔 : 프레임 벽과 바닥부분
바닥부분은 휠타가 서 있을 수 있도록 지탱해 주는 역할을 합니다.
바닥부분의 치수 - 높이 : 25㎜
깊이 : 70㎜
길이 : 넓이에 맞게끔


③ L자 모양의 사이드 클립들
휠타의 처음과 마지막 주름은 휠타를 유지시키고, 배기 벽을 적절하게 봉인하기 위하여 이 클립들 뒤쪽에 삽입시킵니다. 이 클립들은 아래의 그림에서 보는 바와 같이 장치됩니다.

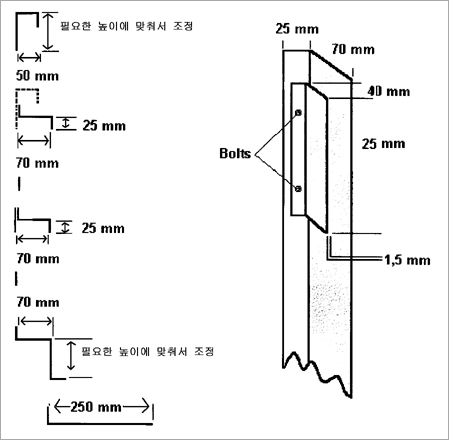

그림1. 삽입 클립과 프레임(틀) 부품들의 예

2. 부품들
프레임을 위한 부품선택에 있어 두가지의 방법이 있습니다.

① L자 모양 측면도
프레임은 그림1과 그림2에 나타나 있는 부품들로 만들어 집니다.
이 부품들은 부스 크기에 따라 달라야 하며, 몇 겹의 휠타 층이 설치될 수도 있습니다. 위쪽과 아래쪽 공간들은 굽은 철판으로 채울 수 있습니다.
이 프레임의 예는 안드레아 휠타가 페인트 부스에 설치된 공장에서의 훌륭한 해결책입니다.

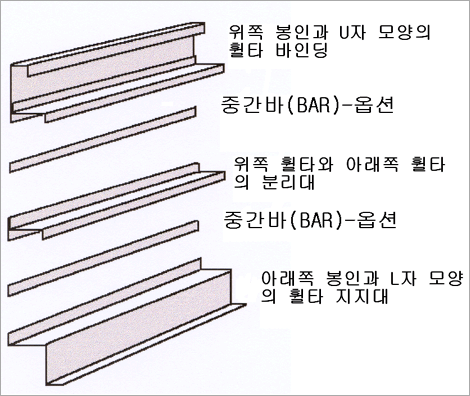

그림2. L자 모양 측면도


② 빠른 설치를 위한 단면도

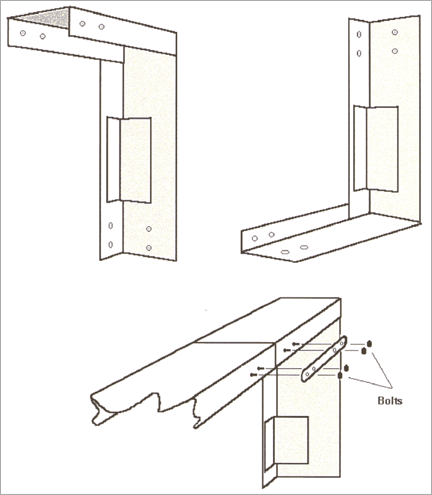

그림3. 빠른 설치를 위한 프레임의 부품들

이 두번째 시스템은 페인트 부스를 안드레아 휠타로 전환하기 위해 또는 증명을 목적으로 하는 일시적인 설비로 사용할 수 있습니다.
앵글 부분은 미리 만들어져야 하고 볼트로 조여진 U자 그리고 L자 빔으로 연결되어야 합니다.

3. 휠타 설치하기
안드레아 휠타를 설치하기는 매우 쉽습니다.

① 첫번째와 마지막 주름은 왼쪽과 오른쪽 클립에 따로따로 주의해서 끼웁니다.
② 미터당 최소한 26개의 주름을 설치합니다.
    (26개 이하의 주름은 휠타의 효율을 저하시키며 26개 이상의 주름은 휠타의 효율성을 높여줍니다.)
그것은 휠타를 설치하기 전 수지(Grease)로 프레임을 도장하기에도 유용합니다. 이것은 페인트가 적재 되자마자 휠타를 제거하는데 도움을 줄 것입니다.

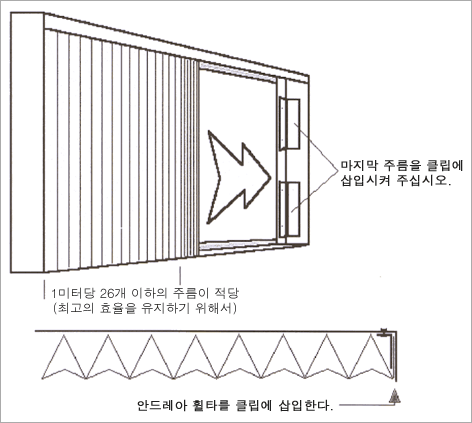

그림4. 안드레아 휠타 설치하기
